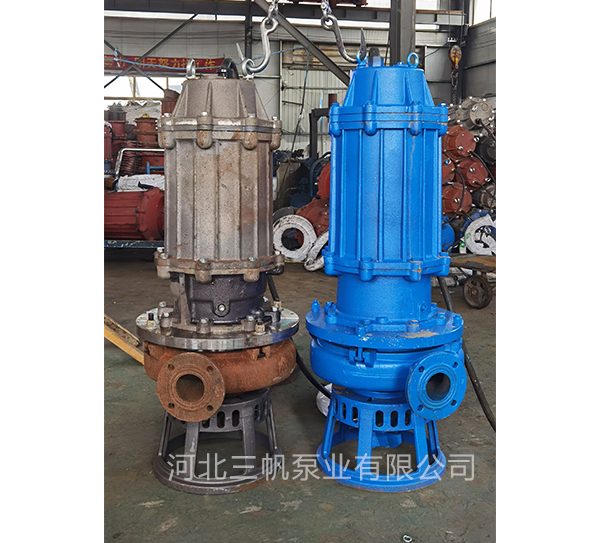

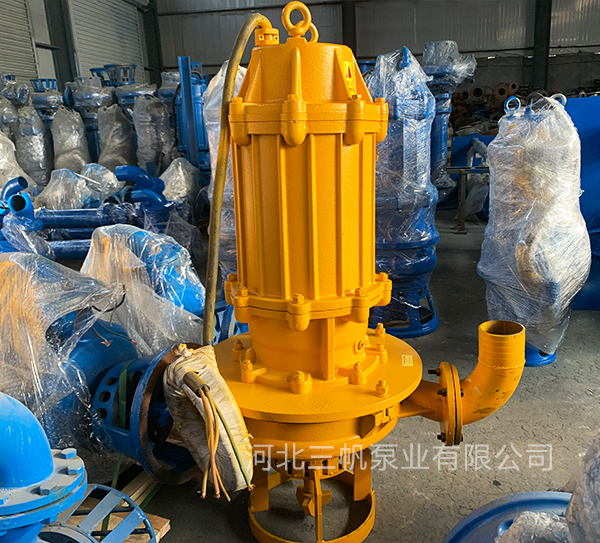

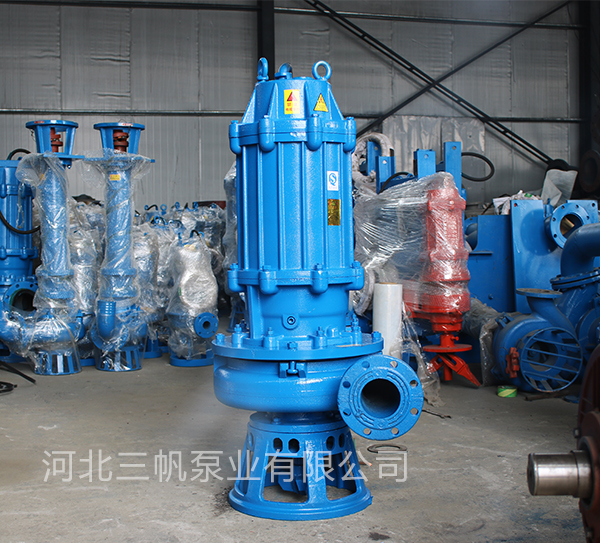

ZJQ潛水渣漿泵

一、概述ZJQ潛水渣漿泵

· ZJQ型潛水渣漿泵是電機與水泵同軸一體潛入介質中工作的水利機械，該產品選材精良、結構合理、過流通道寬闊、排污能力強。適合于輸送含有沙石、煤渣、尾礦等固體顆粒的液體，主要用于冶金、礦山、火力發電廠等企業泥漿類液體的清除及輸送，是傳統泥漿泵的理想替代產品。
· 該系列產品除主葉輪外在底部增加一套攪拌葉輪，能將沉淀的淤渣噴擊成湍流，是水泵在沒有輔助裝置的情況下能夠?qū)崿F(xiàn)高濃度輸送。獨特的密封裝置的運行可靠性，大大延長了其使用壽命。電極采用過熱保護，根據用戶的要求可增加近水檢測等多種保護裝置，能在惡劣工況條件下安全運行。

二、 結構特征與工作原理:   ZJQ潛水渣漿泵

ZJQ型潛水渣漿泵為水泵與電機同軸一體，工作時通過電機軸帶動水泵葉輪旋轉，將能量傳遞給漿體介質，使之產生一定的流速，帶動固體物流動，實現漿體的輸送。
其主要特點如下：
1、 整機為干式電機下泵式結構。電機采用機械密封保護，能有效地防止高壓水和雜質進入電機內腔。

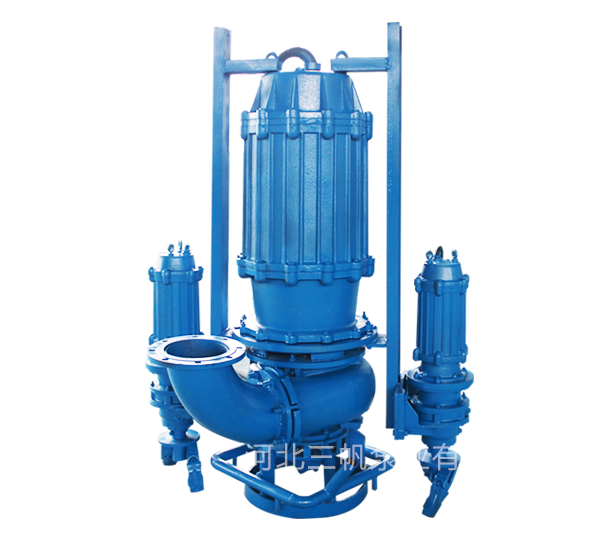

2、 除主葉輪外，還設有攪拌葉輪，能將沉淀于水底的淤渣攪拌成湍流后抽取出來。
3、 葉輪、攪拌葉輪等主要過流部件采用高耐磨材質制造，耐磨損、耐腐蝕、無堵塞、排污能力強，能有效地通過較大的固體顆粒。
4、 不受吸程限制，吸渣效率高，清淤更徹底。
5、 無需配備輔助真空泵，投資更低廉。
6、 無需配備輔助攪拌或噴擊裝置，操作更簡便。
7、 電機潛入水下，無需建設復雜的地面保護和固定裝置，管理更便易。
8、 攪拌葉輪直接接觸沉積面，通過下潛深度控制濃度，因而濃度控制更自如。
9、 設備直接潛入水下工作，無噪音及震動，現場更整潔。

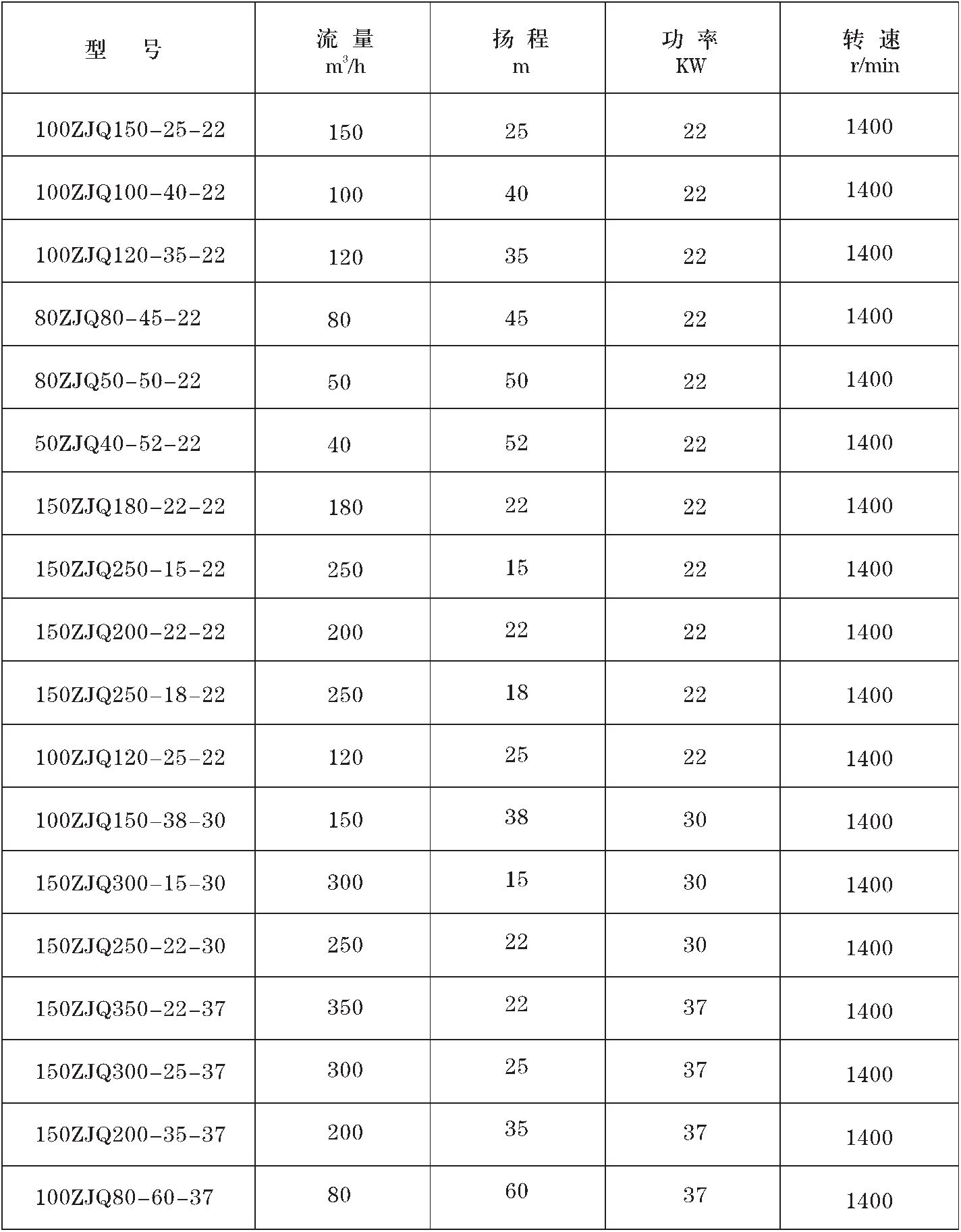

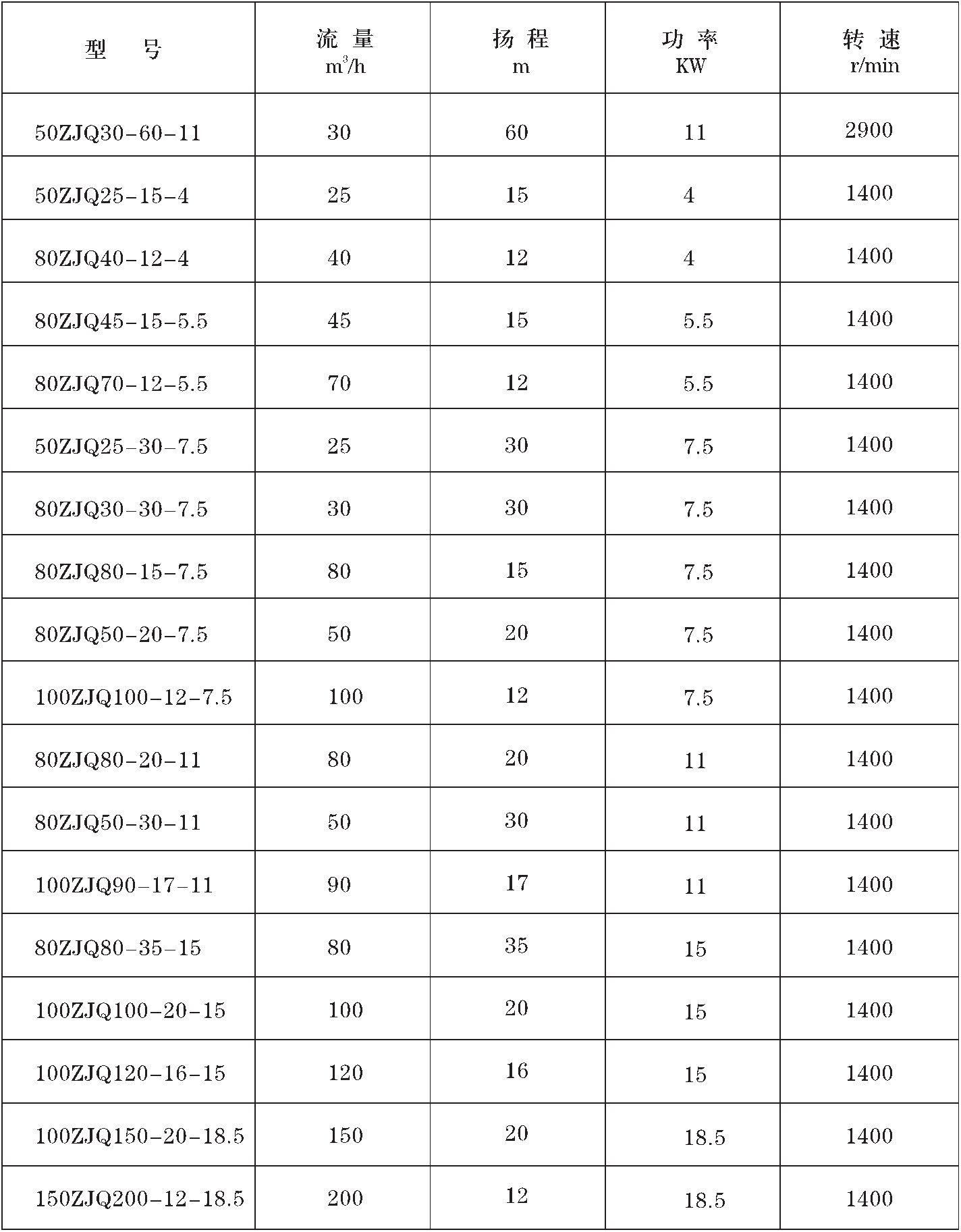

三、ZJQ型渣漿泵型號意義
ZJQ200—15—22
ZJQ—型號特征：渣漿泵
200—額定流量（m3/h）
15—額定揚程

22—電機配套功率（KW）

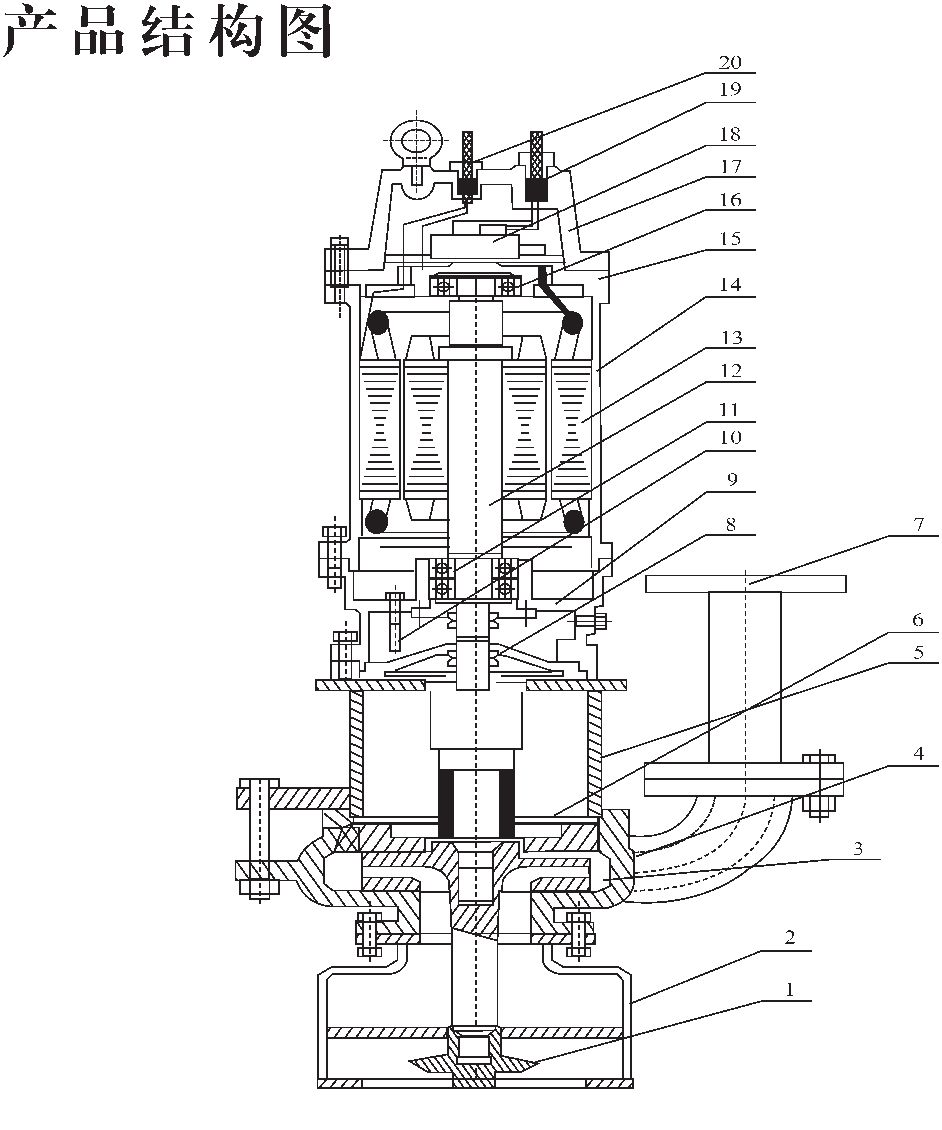

1、攪拌輪 11、軸承

2、底座濾網 12、軸（轉子）

3、葉輪 13、定子

4、泵體 14、電機殼

5、支架 15、上軸座

6、護板 16、軸承

7、出水管 17、電機蓋

8、機械密封 18、接線盒

9、油室 19、電機接線

10、油水探頭 20、信號線

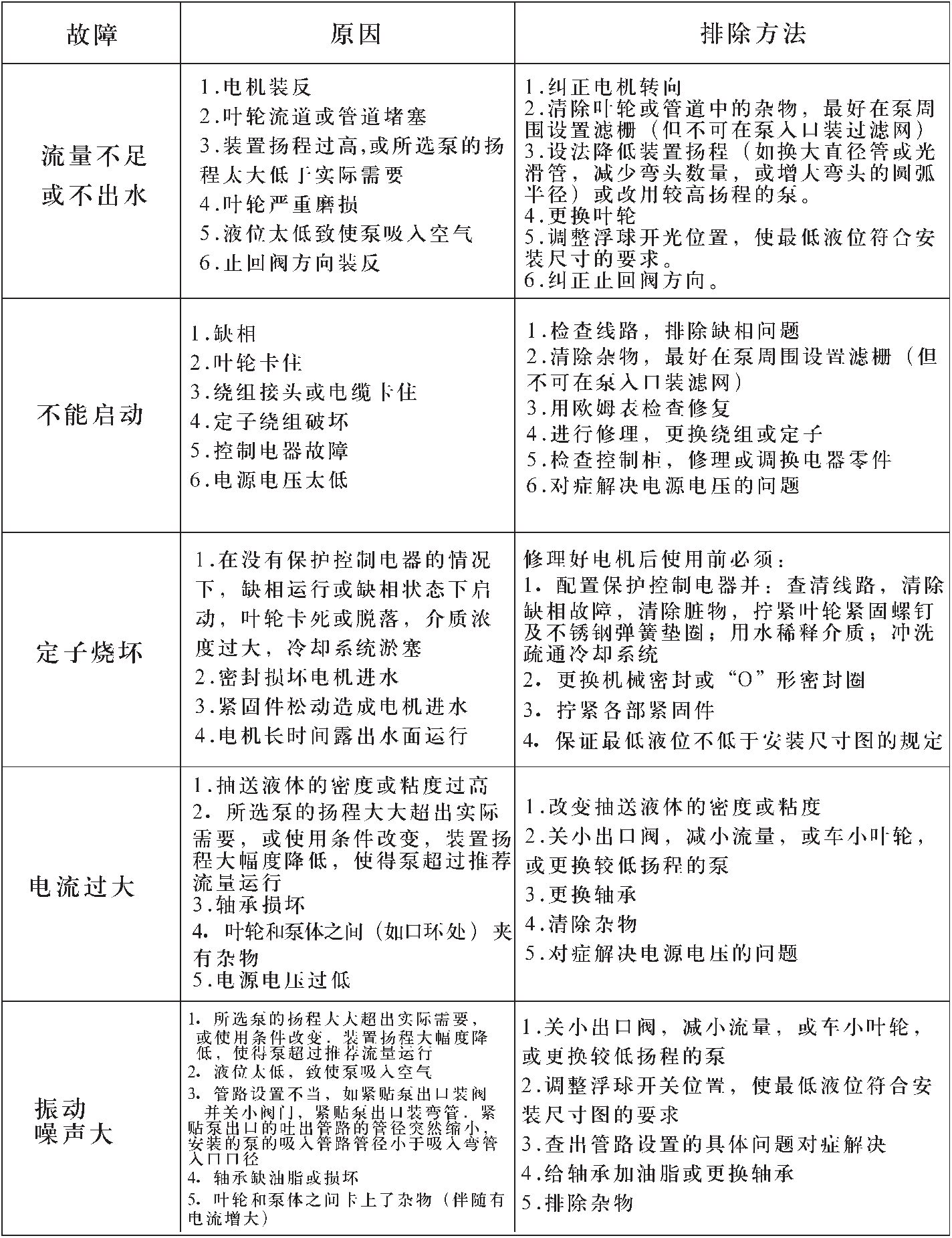

四、常見故障及排除方法
