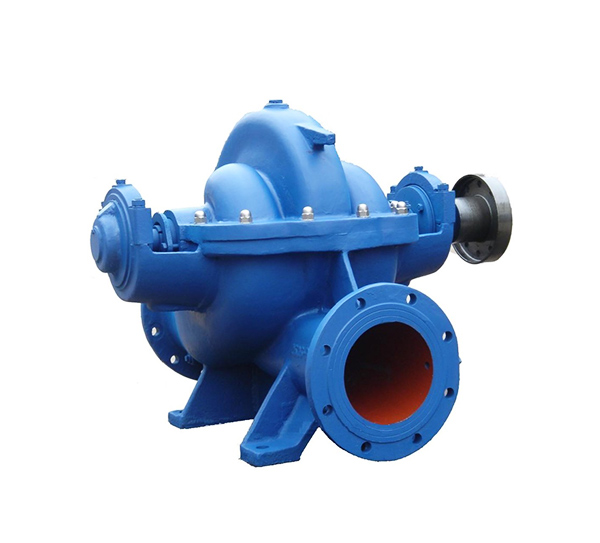

S/SH型雙吸中開泵

SH型泵系單級、雙吸中開離心泵，供吸送清水及物理化學性質類似于水的液體之用。本型泵揚程在9米至140米，流量為160～18000m3/h，液體的更高溫度不得超過80℃，適合于工廠、礦山、城市給水、電站、大型水利工程、農田灌溉和排澇等用。

• 單級雙吸中開泵

• 150S78A

150—泵進口直徑為150mm

S—臥式單級雙吸清水泵

SM—單級雙吸耐磨泵

SF—單級雙吸耐腐蝕泵

SY—單級雙吸油泵

78—設計點揚程為78m

A—葉輪外徑切割代號，Ⅰ表示葉輪外徑增大

• 6Sh—6A

6—泵進口直徑為6吋（150mm）

Sh—臥式單級雙吸清水泵

6—泵比轉速的1/10取整

A—葉輪外徑切割代號

• 單級雙吸中開泵性能范圍

流量：160～18000m3/h

揚程：9～140m

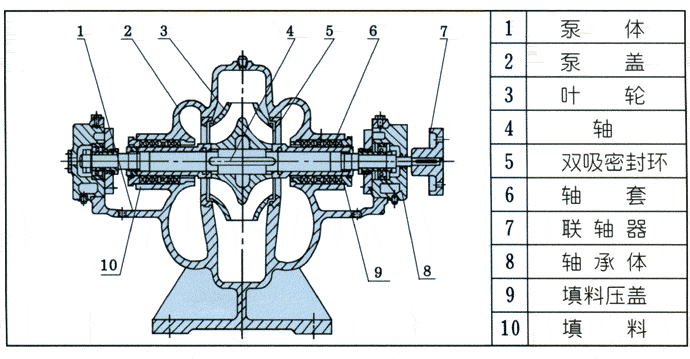

• 單級雙吸中開泵結構圖

1、本型泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針?lè)较蛐D(zhuǎn)。如根據用戶特殊訂貨需要也可改為順吋針旋轉。

2、本型泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其馀多為鑄鐵制成。

3、泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。

4、葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩馀軸向力則同軸端的軸承承受。

5、泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。

6、水泵通過聯軸器由電動機直接傳動。

7、軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流入填料腔起水封作用。

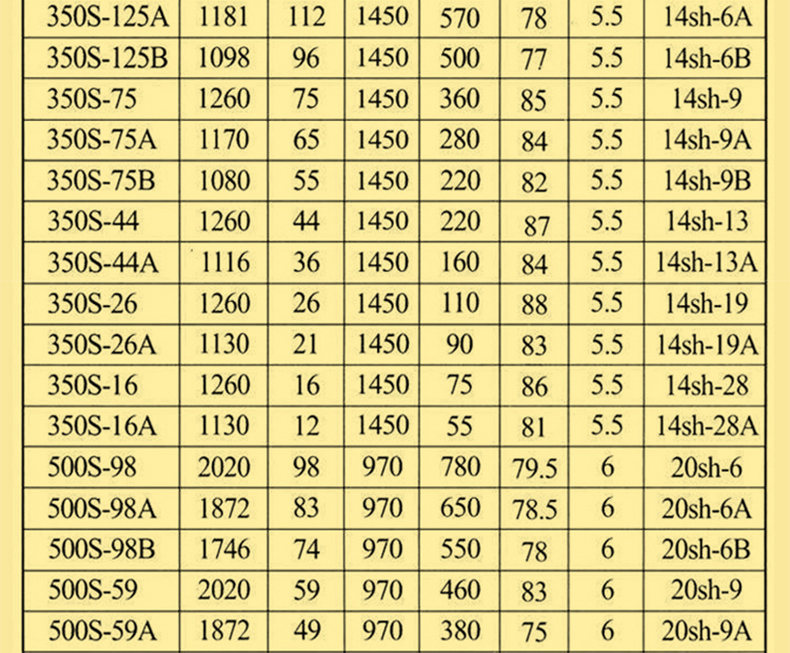

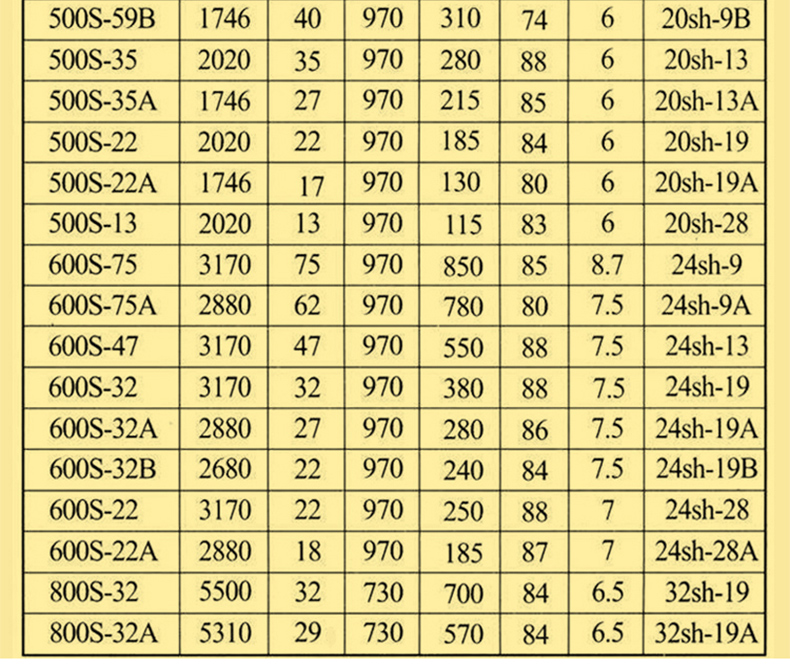

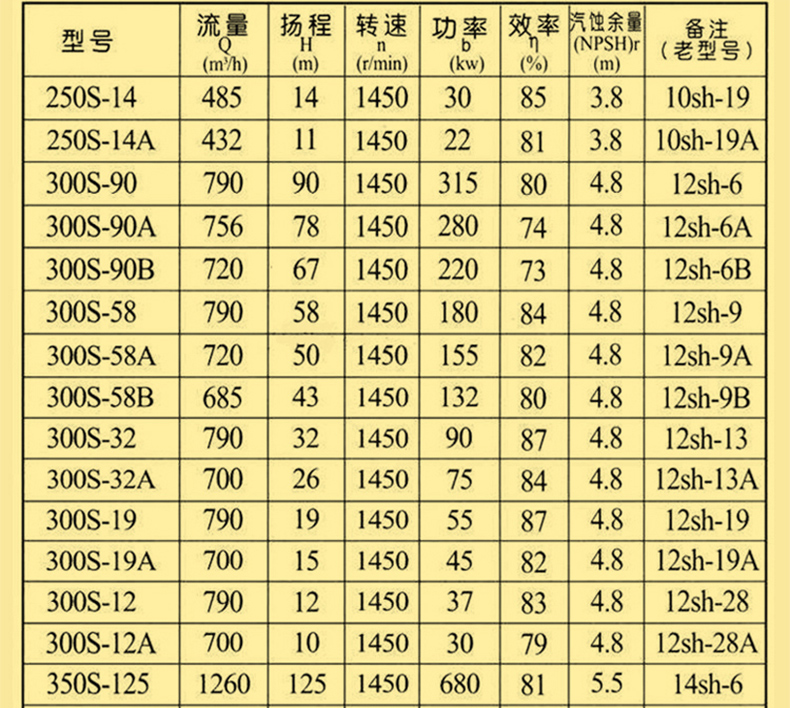

• 單級雙吸中開泵性能參數
