150S_50A單級雙吸泵結構圖 中開泵廠家

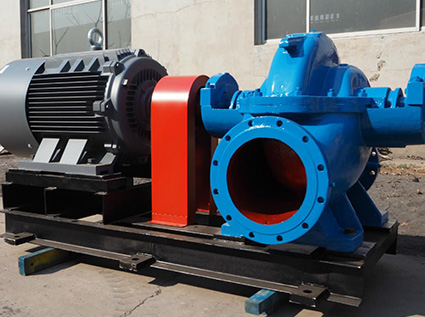

150S_50A屬于S型雙吸中開泵，為臥式單級、雙吸水平中開式離心清水泵，是中開泵廠家研發出來的高效節能產品，適應于工業和城市給排水泵，可作為工廠、城市、電站、水利工程等排水或給水用泵，亦可用于農田灌溉。

S型中開式雙吸泵型號意義

       如：500s35A

       500—泵的吸入口徑(mm)

       S—單級雙吸、中心離心清水泵

       35—設計點揚程(m)

       A—葉輪等次切割

       如：10SH13

       10—直徑被25除（即該SH型單級雙吸中開離心泵泵吸水口直徑為250毫米）

       SH—雙吸單級雙吸臥式中開離心清水泵

       13—比轉數被10除（即該SH型單級雙吸中開離心泵泵的比轉數為130）

       A—表示該泵換了不同外徑的葉輪

       F—泵為順時針方向旋轉（缺省為逆時針）

S型中開式雙吸泵結構特點

       1. 結構緊湊 外形美觀，穩定性好，便于安裝。

       2. 運行平穩 優化設計的雙吸葉輪使軸向力減小到更低限度，且有優異水力性能的葉型，并經精密鑄造，泵殼內表面及葉輪表面極其光華具有顯著的抗汽蝕性能和高效率。

       3. 軸承選用高質量軸承保證運行平穩，噪音低，使用壽命長。

       4. 軸封選用高質量機械密封或填料密封。能保證8000小時運行無泄漏。

       5. 安裝形式：裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。

       6. 加裝自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，泵可以啟動。

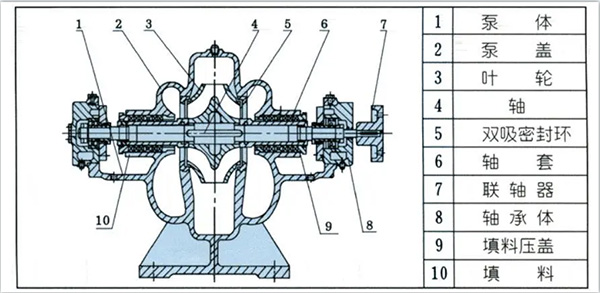

S型中開式雙吸泵結構圖

      S型中開式離心泵吸入口和排出口均在泵軸心線下方，檢修時，只要將泵蓋揭開，即可將全部零件拆下進行維修。S型泵主要由泵體、泵蓋、軸、葉輪、密封環、軸套、軸承部件等組成。
