D型臥式多級泵_分段式多級離心泵結構組成及工作原理

D型臥式多級離心泵結構組成：

D型臥式多級離心泵分雙層殼體式及分段式兩種,目前使用分段式多級離心泵的較多。

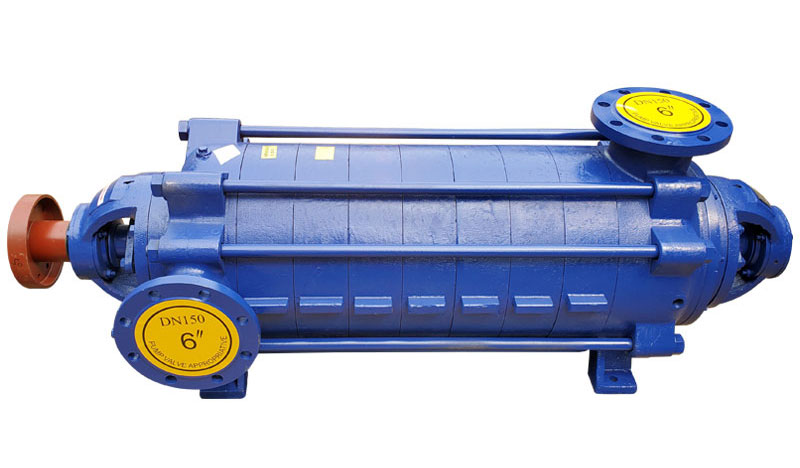

分段式D型臥式多級泵是一種垂直剖分多級泵，它有一個前段、一個尾段和若干個中段組成，用四個長桿螺栓連接為一個整體。安裝在泵軸上的葉輪的個數就代表離心泵的級數，中段的每個葉輪配一個導輪，導輪的作用基本上同蝸殼相同，主要是將動能轉化為靜壓能。葉輪一般為單吸的，吸人口都朝向一個方向。為了平衡軸向力，在末段后面裝有平衡盤，并用平衡管和前段進口相連通。其轉子在工作過程中可以沿軸向左右竄動，靠平衡盤的推力平衡葉輪組的軸向力，將轉子維持在平衡位置附近。軸的兩端用軸承支承，并置于軸承座上，軸的兩端均有軸封裝置。

D型臥式多級泵結構組成

D型臥式多級泵主要由定、轉子、軸承和軸封四部分組成。

1、定子部分主要由吸入段、中間段、吐出段和導葉組成。每個部分都有拉緊螺栓來夾緊，形成一個工作室。D型泵一般水平吸入，垂直向上吐；油田注水時，泵的進出口垂直向上。DG多級泵進出口垂直向上。

2、轉子部分主要由軸、葉輪、平衡盤和套筒組成。軸向力由平衡板平衡。

3、軸承主要由軸承體、軸承和軸承蓋組成，用潤滑脂或輕油潤滑。

4、多級泵軸封采用軟填料密封，軟填料主要由密封體、填料和進水段及尾蓋上的擋水環組成。D型泵的水封來自泵內的壓力水。DG泵水封來自外部供水。

5、多級泵的旋轉泵是由原動機通過彈性聯軸器直接驅動的。

D型臥式多級泵工作原理：

D型臥式多級泵的工作原理是電機帶動著葉輪進行高速旋轉,葉輪在泵腔內部產生很強的離心力,葉輪內部的液體在離心力的作用下,沿著葉片之間的流道甩向葉輪四周,液體在葉片的作用之下,壓力以及速度都會得到增加,并被引向較次一級的葉輪,使液體的壓力不斷增大。通過多級離心作用力使葉輪內部的液體提升。
